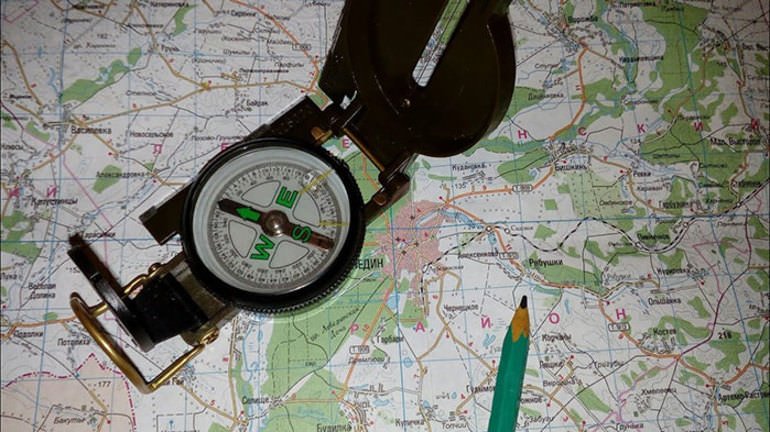

Как компасом и транспортиром рассчитать магнитный азимут

Знание магнитного азимута позволит с легкостью ориентироваться в незнакомой местности, правильно выбирая направление движения. Для точного расчета этого показателя потребуются качественные карты или специальные компасы. Используя различные методики и формулы, в том числе с применением транспортира или по солнцу, можно правильно определить магнитный азимут, что упрощает ориентирование на местности.

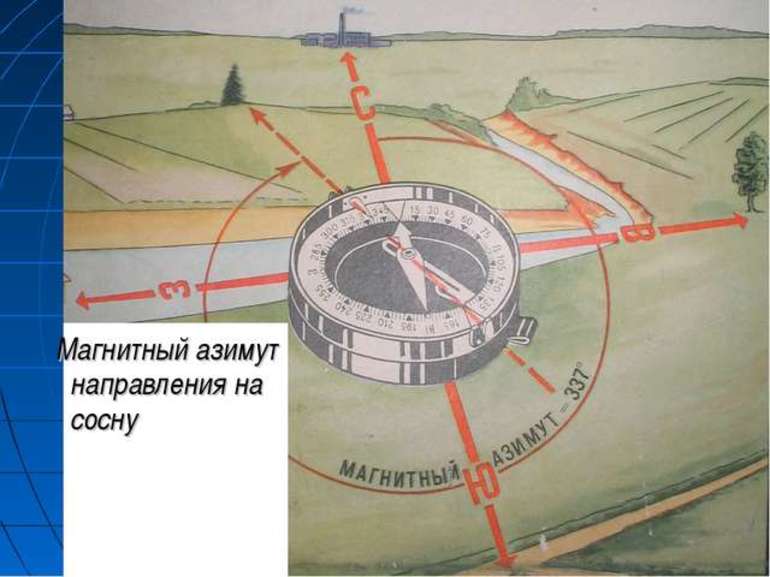

Магнитный азимут

Основные понятия

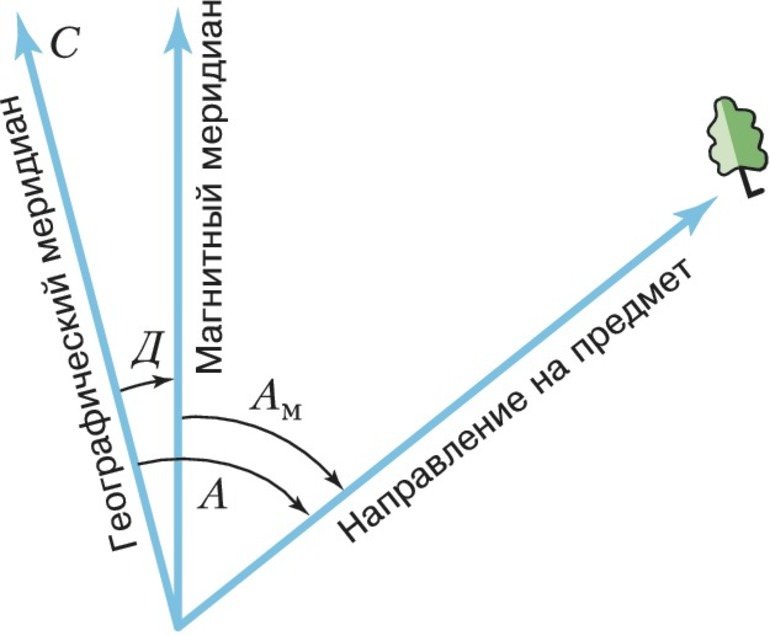

Как найти азимут

Географический азимут на карте представляет собой угол между линиями с направлением на север и указанием на конкретный объект на местности. Подобный способ ориентирования эффективен в тех случаях, когда отсутствует возможность сверяться с картами, и при перемещении по однотипному ландшафту. Зная, как вычислить и искать азимут, можно с легкостью выбрать правильное направление движения даже при отсутствии компаса или ручного навигатора.

Также в картографии принято выделять понятие магнитного азимута, вычисляемого при помощи компаса. Для его определения можно использовать различные типы таких устройств, которые носят с собой многие туристы и путешественники. Ориентируясь на северную стрелку компаса, можно отыскать стороны горизонта, точно определив направление движения.

Истинный азимут определяется с помощью транспортира по плану ландшафта. Для его расчета потребуется ориентироваться на географический северный полюс, что позволяет максимально точно определить положение на местности, используя любые доступные карты. При расчёте истинного азимута можно пользоваться обычным географическим транспортиром со шкалой в 180 градусов. Все вычисления выполняются по часовой стрелке, с учётом направления на север.

Использование для вычисления компаса

Проще всего рассчитать магнитный и истинный азимут при помощи компаса и простейшей географической карты. Также можно использовать для этих целей ручной навигатор, позволяющий определить правильное направление или же упрощающий ориентирование на местности. Определение азимута по карте с помощью транспортира не представляет сложности, поэтому с такой работой справится каждый путешественник.

Для расчётов потребуется следующее:

  • линейка и карандаш;
  • простейший транспортир;
  • компас и путевая карта.

Как использовать компас

В первую очередь надо отметить на карте свое местонахождение, для чего можно ориентироваться по имеющимся обозначениям и сторонам света. Далее необходимо определить ориентиры, в сторону которых следует двигаться путешественнику. Строго выдержать прямолинейность такого движения будет проблематично, так как последнее возможно лишь в открытом море, в воздушном пространстве, в пустыне или ровной степи. При передвижении по суше путь прокладывают по ломаной линии с учетом естественных препятствий, поэтому проведённые расчёты придётся периодически корректировать.

Чтобы определить азимут по карте, потребуются прозрачный транспортир, карандаш и линейка. На карте необходимо расположить линейку таким образом, чтобы она соединяла ориентир и точку местонахождения человека. Карандашом чертят ровную линию до момента ее пересечения с меридианом. К последнему прикладывают основанием транспортир, от его центральной риски чертят линию до момента ее пересечения с направлением на ориентир. Именно в месте скрещивания двух стрелок измеряют показания в градусах, что и будет искомым азимутом.

При отсутствии транспортира можно использовать компас, который имеет градуированную картушку. Все расчёты и работы на карте выполняются аналогичным образом, откладываются линии от местонахождения до центральной оси. Останется лишь по шкале картушки компаса рассчитать угол азимута, и в последующем по мере продвижения по местности необходимо сверять полученные показатели.

Способы определения азимута

Находясь в незнакомой местности, в турпоходе, на рыбалке или на охоте, часто приходится использовать не столько знания расположения сторон света, сколько правильно выбирать ориентиры, по которым в последующем ведутся расчеты и которые потребуются для определения оптимального маршрута. Грамотно определив исходные точки, можно с использованием одного лишь компаса узнать точный азимут.

Нахождение азимута на предмет

  1. Чтобы с помощью компаса определить азимут, необходимо мысленно представить воображаемый круг, который делится на 360 секторов-градусов. Точка отсчета помещается в центр окружности с нулевой отметкой, расположенной строго на север.
  2. Далее с помощью градуированной шкалы компаса определяется искомое направление. Рассчитывается угол отклонения от нулевой отметки, которая позиционирована строго на север. Компас при определении азимута необходимо держать строго горизонтально.
  3. На компасе фиксируют положение остановившейся стрелки, после чего аккуратно поворачивают крышку компаса, совмещая прорезь и мушку, которая позиционируется в сторону ориентира. Отчёт от мушки будет показывать значение азимута у выбранного предмета.

Существует несколько достаточно простых и эффективных методик расчёта азимута по компасу. Это позволит в походных условиях точно определить местонахождение и правильно выбрать направление движения.

Методика «компас к щеке»:

Как компасом и транспортиром рассчитать магнитный азимут

  1. Крышку компаса отводят по отношению к основной части под углом в 90 градусов.
  2. Задний прицел отводится вперёд, а его небольшая щель должна совпадать при взгляде с прицельной нитью крышки.
  3. Прибор держат около щеки и наводят таким образом, чтобы желаемый объект попадал точно в линию переднего прицела.
  4. Фиксируют полученное значение на циферблате компаса.

Выполняя такие измерения с помощью компаса, необходимо помнить о том, что расположенные поблизости металлические предметы могут влиять на магнитную стрелку, существенно ухудшая точность полученных расчетов. Также перед тем как приступать к определению азимута, необходимо убедиться, что рядом отсутствуют высоковольтные линии передач. Минимальное удаление от проводов с электричеством должно составлять не менее 50 метров.

Расчёт значения по солнцу

При отсутствии под рукой карты, транспортира и компаса можно определить азимут по солнцу. Для этого потребуется циферблат механических часов и хорошо видимое небесное светило. Найти азимут можно следующим образом:

Правила использования компаса

  • Часы необходимо положить на ровную поверхность и направить на солнце часовую стрелку.
  • Из центра циферблата проводят линию и делят пополам полученный угол.
  • Вектор угла указывает направление строго с севера на юг.
  • До 12 часов, когда север находится слева от стрелки, азимут определяют, отсчитывая значение против часовой стрелки.
  • После полудня, когда север уже находится справа от проведённой линии, азимут можно измерить по часовой стрелке.

Выполнив все расчёты, можно приступать к планированию перемещения по местности. Так как часто на пути следования возникают непреодолимые препятствия, необходимо знать, как определить и удерживать маршрут без компаса и карты. При таком перемещении можно ориентироваться на заметные объекты на местности.

Планирование перемещения следующее:

Использование географического транспортира

  1. Выбирают заметный ориентир, расположенный на противоположной преграде стороне. В идеале такая отметка должна находиться на линии движения.
  2. Определяют азимут для обхода имеющейся преграды. Потребуется выполнить несколько измерений, в том числе по солнцу или по карте и компасу.
  3. Преодолевается препятствие, после чего находят на местности предварительно выбранные ориентиры и уже от них прокладывают строго по рассчитанному положению новое направление.

Если четкий ориентир для проведения расчетов отсутствует, его можно с легкостью сделать самостоятельно. Подойдёт выполненная зарубка на дереве или воткнутая в землю заметная издалека большая палка. Однако в тех случаях, когда преодолевается препятствие с нулевой видимостью, например, это может быть высокий горный склон, подобрать отправную для расчётов точку невозможно, и придётся ориентироваться исключительно с помощью карты и компаса.
